Procedimiento de prueba de penetrante VerSpec

Procedimiento GB / T 18851 NDT-PT (Inspección penetrante)

1.0 Teoría de la inspección
El penetrante se infiltra en los defectos de la superficie de las piezas bajo la acción del capilar. Después de limpiar el penetrante restante en la superficie de las piezas, luego use el revelador para hacer que el penetrante se absorba en la superficie de la pieza, al final se mostrará una marca en la posición del defecto.

Procedimiento de inspección 2.0
2.1 Limpieza de la superficie de la pieza:
Antes de usar el penetrante, la parte debe limpiarse primero con un limpiador, para hacer que la superficie sobresalga sin grasa, óxido, corte, pintura u otros. (Si se trata de una línea de soldadura de prueba, debe dejarse sin óxido, escoria de soldadura, salpicadura, etc.) y luego dejar que la parte de prueba se seque lo suficiente.

2.2 Tinte Penetrante:
Rocíe toda la superficie de la pieza, tiempo de penetración: 5 ~ 15 minutos

2.3 Limpiar y secar:
Después de 5 a 15 minutos, limpie el penetrante restante en la superficie de la pieza, luego deje que la superficie de la pieza se seque lo suficiente.

2.4 Desarrollando
Agite el revelador lo suficiente y luego rocíe sobre la superficie de la pieza, mantenga una distancia de 15 cm a 30 cm entre la parte y el cabezal de pulverización, mantenga el rango de ángulo de pulverización de 30 ° a 40 °, desarrollando el tiempo por lo menos 7 minutos.

2.5 Observar:
(1) Normalmente se necesitan 7 ~ 15 minutos para observar la marca que se muestra después de usar el revelador hasta que la marca deje de cambiar.
(2) Observe que la marca de revelado debe estar bajo luz natural o luz blanca.
(3) Normalmente observe el uso a simple vista, también se permite usar una lupa de 5 ~ 10 veces.
(4) Si algunas marcas de defectos son inciertas, debería volver a probar esta posición.

2.6 Juicio de resultado:
(1) El defecto del juez es grande o pequeño y serio o no, se basa en la marca grande o pequeña en desarrollo y en los tonos de color.
(2) La longitud de la marca de revelado y la tasa de ancho mayor que 3, se llama marca de defecto del revestimiento, por ejemplo, defecto de línea de longitud larga.
(3) La longitud de la marca en desarrollo y la tasa de ancho menor que 3, se llama marca de defecto redonda, por ejemplo, agujero de aire, agujero de arena.

Informe 3.0 PT
El contenido del informe debe incluir información de fuelle:
(1) Nombre de la pieza probada, material, estado de la superficie, cantidad y código.
(2) Norma de prueba y requisitos.
(3) Modelo y tipo penetrante.
(4) Resultado del PT.
(5) Nombre del probador y nombre del auditor
(6) Fecha del informe y No.

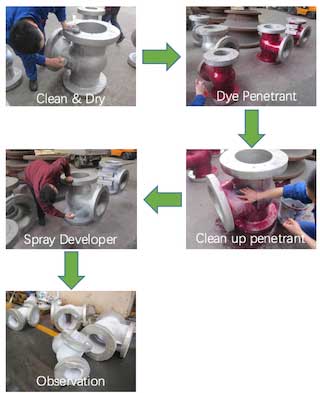

4.0 Tabla de procedimientos de inspección
